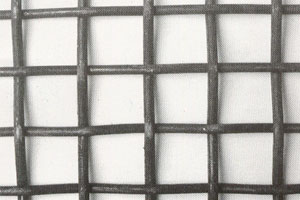

| ▣ 싸이몬 형(Symon
Screen) |

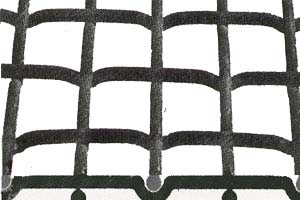

▣ 후랏트 톱(Flat-Top
Screen) |
| |
|
| 크림푸와 같이
미리 선재에 웨이브를 주어 조직한다. 요철이 적어 외관상은 평직과
전연 다름없어 크림푸식 평직이라고도 한다. |
|
사표면이 특히
평골이 요구될때 또는 사분리물건의 비중, 경도가 극히 커서 국부마모가
심할 경우에 최적한 조직방법임.
단 망목의 크기는 선경의 약 3배이상이 필요함. |
|
| 제품NO. VIB-101 |
제품NO. VIB-102 |
|
|

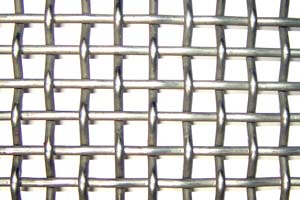

| ▣ 로크 · 크림푸(LockCrimpScreen) |
▣ 톤 · 캡(Ton-Cap
Screen) |
| |
|
이는 종횡선이
각 상대선의 선경을 1/2씩 감싸안고 있는 형식으로 한 조직임.
목의 움직임이 없어 망목이 허트러지지 않는 이점이 있고 큰덩어리의
사분리에 고능율을발휘할 수 있음. |
|
종선간 또는
횡선간의 간격을 넓혀 망목을 장방형으로한 조직임.
사목에 분리물의 부착을 방지하여 동일면적에서의 사분리 효율의 향상을
목적한 것임. |
|
| 제품NO. VIB-103 |
제품NO. VIB-104 |
|
|
| ▣ 크림푸형(Crimp type) |
| |
선재에 미리
웨이브를 주어 직조한 것임.
SWG # 20(선경 0.9m/m)이상의 굵은 선에 적합함.
이 직조방법을 택하면 선경에 비하여 비교적 큰 망목의 철망을제조할
수 있음. |
|
| 제품NO. VIB-105 |
|
|
|
|
 |
|
| 광
형 (ner type) |
용
도 (USAGE) |
특
징(REMARKS) |
후라트톱
형
(FLAT-TO TYPE) |
선석용
use for stone sorting |
표면이
평면으로 선별효율이 큼
with flat-plan, it has effectile
sorting function |
웨
- 지형
(WEDGE TYPE) |
선탄,
곡스용
use for coal sorting cox. |
평면의
국부마모가 적어 선별효율이 큼
with its less-wworn down of
plan, sorting Funciton is great |
톤
켑 형
(TONE CAP TYPE) |
선비용
등으로
use for fertilieer sorting etc. |
선의
원형을 그대로 유지 수명이 길다.
duration is strong as it maintains
origine of wire. |
싸이몬
형
(SYMON TYPE) |
자갈,
모래, 광물, 석탄의 선별용
use for so rting graveis, sand |
종.횡선에
웨이브를 적게주고 직조하므로 선경에 비해 망목을 가장
작게하므로 선별 효율성이 좋음 |
구림푸
형
(CRIMP TYPE) |
토목건축,
공장, 창고, 방풍, 선석, 기타선별용 (use for
civil eng, factory warehouse,
rat prevent, stone sorting and
others.) |
제품
및 선경에 비하여 망목을 크게할 수 있음. ajusting
space is avitable to wire diameter. |
|
|
|
|
|
|
|
|
